Fallbeispiel: Carport mit schiefem Grundriss und steigender Fußpfette
Die Grundstücksgrenze läuft schräg, der Carport soll trotzdem bis an sie heranreichen. Was das für den Abbund bedeutet – und warum genau dieser Fall die Kalkulation von Hand so teuer macht.
Die Ausgangslage

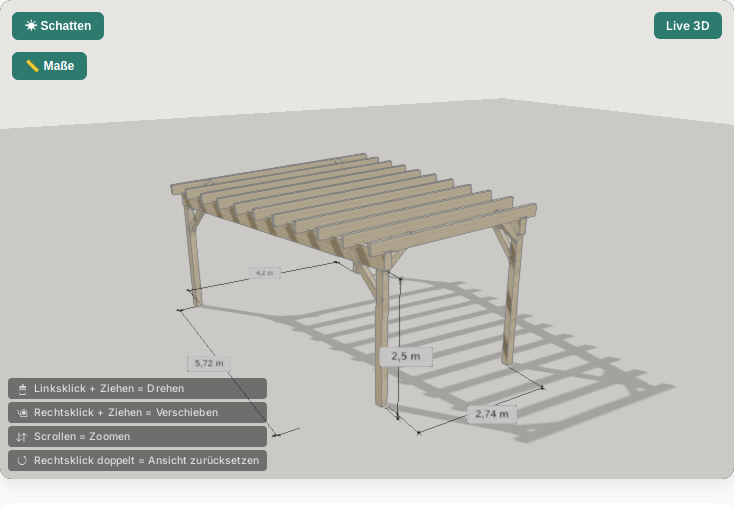

Ein Bauherr will den Carport an die Grundstücksgrenze setzen. Die verläuft nicht parallel zum Haus, sondern schräg. Ein rechteckiger Carport würde entweder vorne Platz verschenken oder hinten über die Grenze ragen. Die naheliegende Lösung ist ein trapezförmiger Grundriss: vorne schmal, hinten breiter, die Traufseite folgt der Grenze.
Konkret für dieses Beispiel:
| Bauform | Carport, freistehend, Pultdach 10° |
|---|---|
| Breite vorne | 3,00 m |
| Breite hinten (Traufseite schräg) | 4,50 m |
| Tiefe | 6,00 m |
| Stielhöhe | 2,50 m |
| Holzart | Fichte |
Was der schiefe Grundriss konstruktiv auslöst
Sobald eine Traufseite schräg läuft, ist nichts mehr wiederholbar. Drei Dinge ändern sich gleichzeitig:

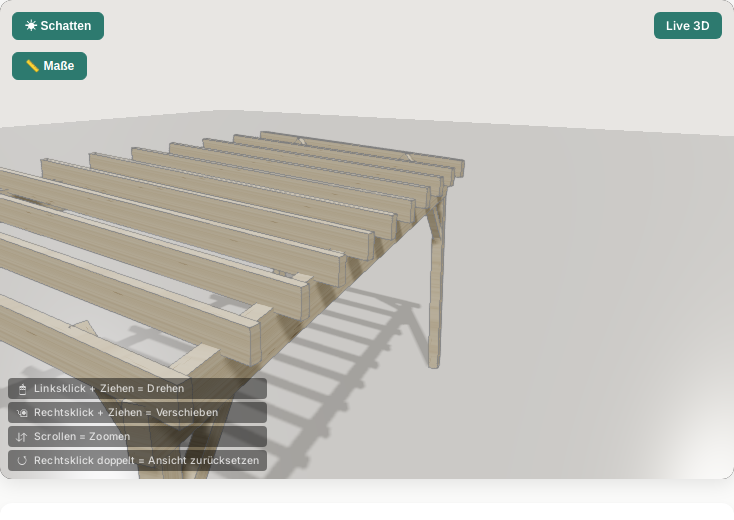

1. Jeder Sparren hat eine eigene Länge
Bei diesem Carport liegen 11 Sparren – und sie haben 11 verschiedene Längen, gestuft in gleichmäßigen Schritten von rund 15 cm:
| Sparren | Länge | Sparren | Länge |
|---|---|---|---|
| 1 (vorne) | 3,51 m | 7 | 4,43 m |
| 2 | 3,66 m | 8 | 4,58 m |
| 3 | 3,82 m | 9 | 4,73 m |
| 4 | 3,97 m | 10 | 4,89 m |
| 5 | 4,12 m | 11 (hinten) | 5,04 m |
| 6 | 4,28 m | Summe | 47,02 m |
Beim rechteckigen Carport steht in der Holzliste eine Zeile: „11 × Sparren 3,51 m“. Hier stehen elf Zeilen. Jede davon muss stimmen, sonst passt beim Aufrichten ein Sparren nicht.
2. Die Fußpfette steigt
Die Fußpfette auf der schrägen Seite wird nicht nur länger, sie steigt. Das Pultdach fällt über die Breite ab; wenn die Traufkante im Grundriss schräg läuft, liegt ihr hinteres Ende an einer anderen Stelle des Dachgefälles als ihr vorderes. Die Pfette ist damit weder waagrecht noch parallel zur gegenüberliegenden Seite:
| Länge gerade Seite | 6,10 m |
|---|---|
| Länge schräge Seite | 6,29 m |
| Drehung im Grundriss | 14,0° |
| Höhe vorderes Ende | 2,67 m |
| Höhe hinteres Ende | 2,38 m |
| Steigung über die Länge | 0,29 m |
3. Jeder Sparrenanschluss bekommt einen eigenen Schnitt
Weil die Pfette gedreht und geneigt liegt, sitzt jede Kerve anders. Was beim rechteckigen Carport ein einziges, elfmal wiederholtes Bauteil ist, wird hier zu elf Einzelstücken mit eigenen Winkeln. Für die Abbundanlage ist das kein Mehraufwand – für die Kalkulation von Hand schon.
Der eigentliche Punkt: Konstruktiv ist der Trapez-Carport kein Hexenwerk. Teuer wird er in der Angebotsphase. Wer elf Sparrenlängen, eine gedrehte und geneigte Pfette und die zugehörigen Anschnitte von Hand ermittelt, sitzt schnell einen halben Tag an einem Angebot, das der Kunde vielleicht gar nicht annimmt.
Wie der Konfigurator diesen Fall abbildet
Im Konfigurator sind es zwei Eingaben: die Checkbox Schräge Traufseite (steigende Fußpfette) und der Schieber Breite hinten. Alles Übrige folgt daraus: Sparrenlängen, Pfettengeometrie, Holzvolumen und Preisbasis. Im Paket Komplett kommt der IFC-Export für die Abbundsoftware dazu. Die Zahlen in diesem Beispiel sind genau das, was der Konfigurator für diese Eingaben ausgibt.
Zwei Grenzen sind eingebaut, damit dabei nichts Unbaubares herauskommt:
- Die beiden Schrägen – Trauf- und Firstseite – addieren sich in der freien Sparrenspannweite. Die Schieber sind deshalb gekoppelt: die Summe bleibt im statisch zulässigen Fenster.
- Maßgebend für den Sparrenquerschnitt ist die größte Spannweite, nicht die mittlere. Der hinterste Sparren bestimmt den Querschnitt aller.
Wann sich der Trapez-Grundriss lohnt
Er lohnt sich, wenn die gewonnene Fläche den Mehraufwand trägt. In diesem Beispiel bringt er gegenüber einem rechteckigen Carport mit 3,00 m Breite rund 4,5 m² zusätzliche überdachte Fläche – genug für ein zweites Fahrzeug in der Diagonale oder einen Geräteplatz hinten. Ist der Zugewinn kleiner als etwa ein Meter Breite, ist der rechteckige Carport meist die ruhigere Wahl.
Verwandte Begriffe
- Pfette – Fußpfette, Mittelpfette, Firstpfette
- Sparren – Querschnitt, Spannweite, Abstand
- Traufe – die untere Dachkante
- Pultdach – einseitig geneigte Dachfläche
- Abbund – Zuschnitt und Bearbeitung vor der Montage
Weiterlesen
Alle Maße auf dieser Seite stammen aus dem Konfigurator selbst, berechnet für die oben genannten Eingaben. Sie sind Richtwerte für die Anfrage – die Bemessung prüft die Zimmerei.
